Повышение достоверности вихретокового контроля качества пайки токоведущих соединений электрических машин

Повышение достоверности вихретокового контроля качества пайки токоведущих соединений электрических машин

Л.Х. Коган, А.Н. Сташков, А.П. Ничипурук

Институт физики металлов имени М.Н. Михеева УрО РАН, Екатеринбург



Разработаны двухчастотная вихретоковая методика и устройство ДПС-8 (рис. 1) для контроля качества пайки токоведущих соединений сверхпроводящих электромагнитов. Впервые обеспечена независимость результатов определения степени пропаянности соединений от вариации их сечения, обусловленной несовершенством технологий изготовления и пайки. Усовершенствованный вихретоковый преобразователь (рис. 2) с вырезами в сердечнике П-образного типа можно разместить на контролируемом паяном соединении и возбуждать вихревые токи в двух взаимно перпендикулярных направлениях и, тем самым, проводить контроль качества пайки в недоступных ранее зонах. Новый тип вихретокового преобразователя позволяет повысить достоверность контроля и расширить номенклатуру контролируемых соединений.

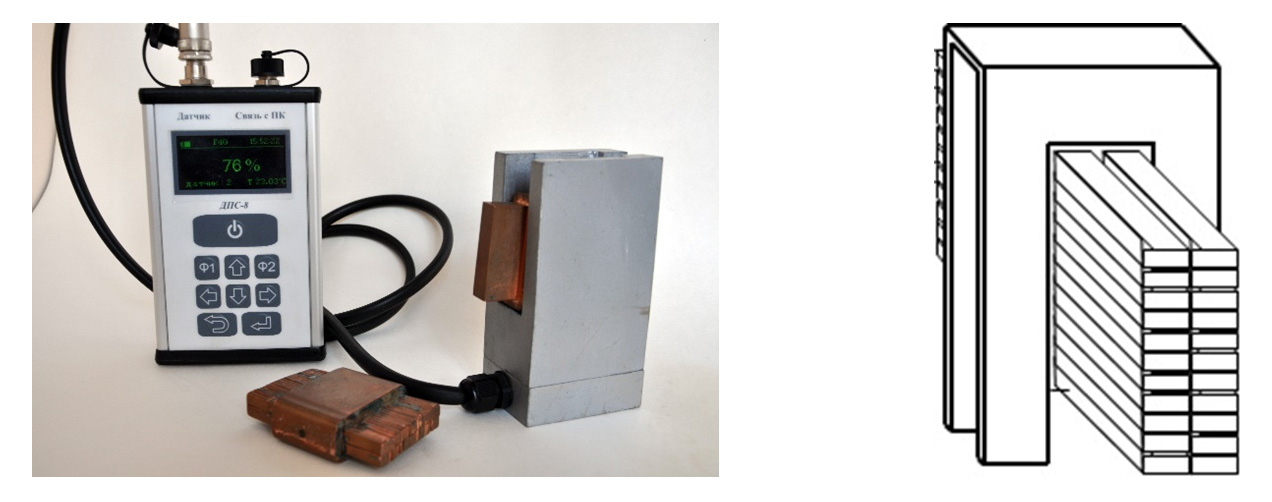

Рис. 1. Слева ‒ Вихретоковое устройство ДПС-8. Справа ‒ Схематичное изображение вихретокового преобразователя.



Область применения: Контроль качества пайки обмоток статоров гидро- и турбогенераторов и токоведущих соединений сверхпроводящих электромагнитов большого адронного коллайдера LHC (ЦЕРН, Швейцария) и подобных ему устройств.



  1. Eddy Current Quality Control of Soldered Current-Carrying Bus-Bar Splices of Superconducting Magnets / L. Kogan, A. Nichipuruk, F. Savary, R. Principe, V. Datskov, E Rozenfel’d, B. Khudjakov // Insight. — 2015. — V. 57. — P. 697—702.
  2. Способ неразрушающего контроля качества пайки токоведущих соединений, патент № 2567736 / Л.Х. Коган, А.П. Ничипурук, Е.В. Розенфельд, Б.А. Худяков // [19935] 20.12.2015 г. Бюл. № 35 (2015).
  3. Вихретоковый контроль качества пайки сверхпроводящих токоведущих соединений с учетом влияния вариации их сечения на результаты контроля / Л.Х. Коган, А.Н. Сташков, А.П. Ничипурук // Дефектоскопия. — 2019 — V. 9 — P. 20—28.
  4. Способ вихретокового контроля качества пайки соединений токоведущих шин сверхпроводящих электромагнитов / Л.Х. Коган, А.Н. Сташков // Заявка на патент РФ № 2019131995 от 09.10.2019.
  5. Повышение достоверности вихретокового контроля качества пайки токоведущих медных соединений и расширение номенклатуры контролируемых соединений в энергетическом оборудовании / Л.Х. Коган, А.Н. Сташков, А.П. Ничипурук // Дефектоскопия. — 2018. — V. 11. — P. 41—46.
