Быстрозакаленные нанокристаллические сплавы Fe-Pd, легированные фосфором, бором и кремнием

Быстрозакаленные нанокристаллические сплавы Fe-Pd, легированные фосфором, бором и кремнием

О.А. Головня, Н.И. Власова, А.Г. Попов, В.С. Гавико

Эквиатомный сплав FePd невозможно получить в нанокристаллическом состоянии методом закалки расплава на вращающееся колесо и коэрцитивная сила Н_с получаемых лент не превышает 600 Э. Нанокристаллическая структура была реализована в быстрозакаленных лентах сплава FePd, легированого комплексом металлоидов P, B и Si. Установлено, что в быстрозакаленном сплаве Fe₄₁Pd₄₁P₄B₈Si₆ с оптимальным содержанием легирующих элементов формирование нанокристаллической структуры сопровождается каскадом фазовых превращений: (исходная ОЦК структура) → (наноразмерные зерна ГЦК структуры и гексагональной фазы Fe₂P) → (медленное образование зародышей фазы L1₀) → (интенсивный рост зерен L1₀ со средним размером 50 нм). Максимальное значение Н_с = 1560 Э достигается за 30 минут отжига при Т = 550°С, что в 2.6 раза превышает коэрцитивную силу быстрозакаленного эквиатомного сплава FePd.

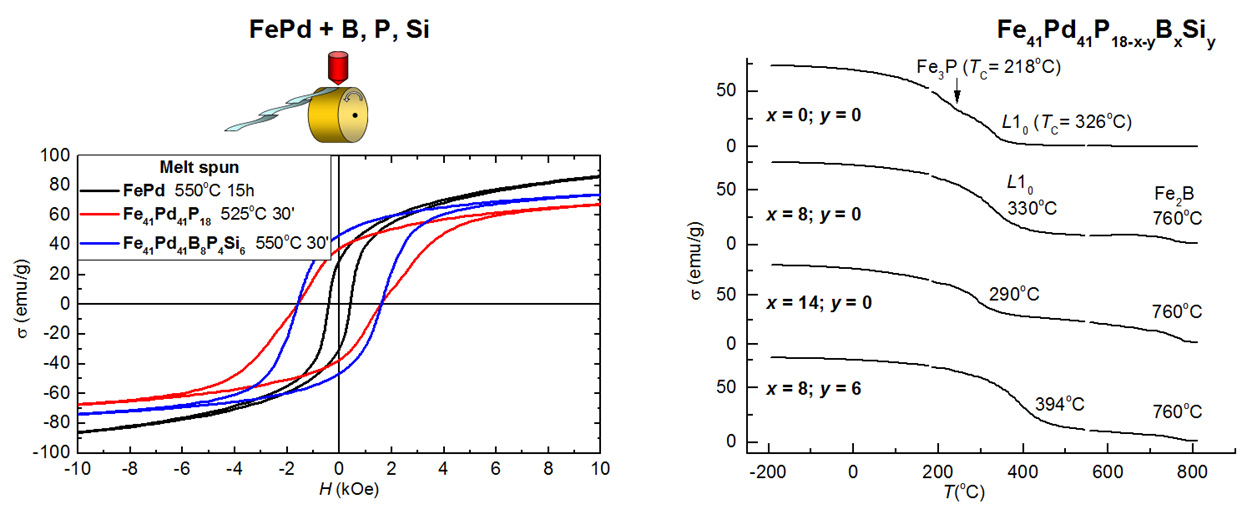

Рис. 1. Петли гистерезиса и температурные зависимости намагниченности легированных быстрозакаленных лент Fe-Pd после оптимального отжига.

1. Effect of additions of phosphorous, boron, and silicon on the structure and magnetic properties of the melt-spun FePd ribbons / O.A. Golovnia, A.G. Popov, N.I. Vlasova, A.V. Protasov, V.S. Gaviko, V.V. Popov, A. Kashyap // Journal of Magnetism and Magnetic Materials. — 2019. — V. 481. — P. 212—220.
2. Development of high-coercivity state in melt-spun Fe₄₁Pd₄₁B₈Si₆P₄ ribbons / O.A. Golovnia, N.I. Vlasova, A.G. Popov, V.S. Gaviko, V.V. Popov, A.V. Protasov, A. Kashyap // Journal of Rare Metals. — 2019. https://doi.org/10.1007/s12598-019-01256-9.



Научно-популярное эссе
