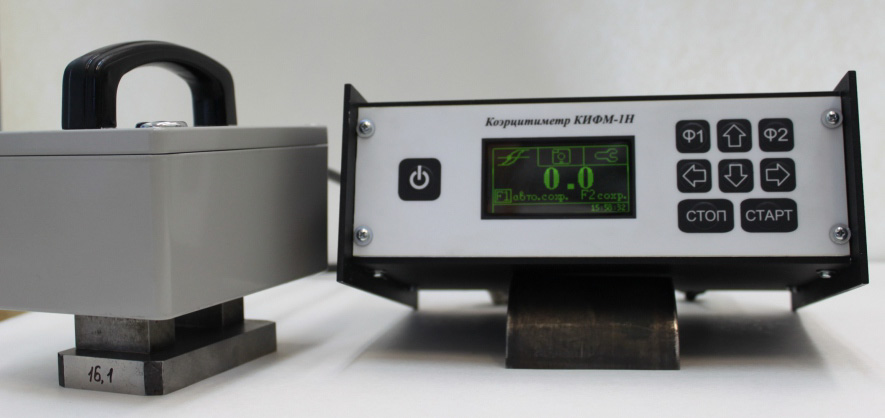

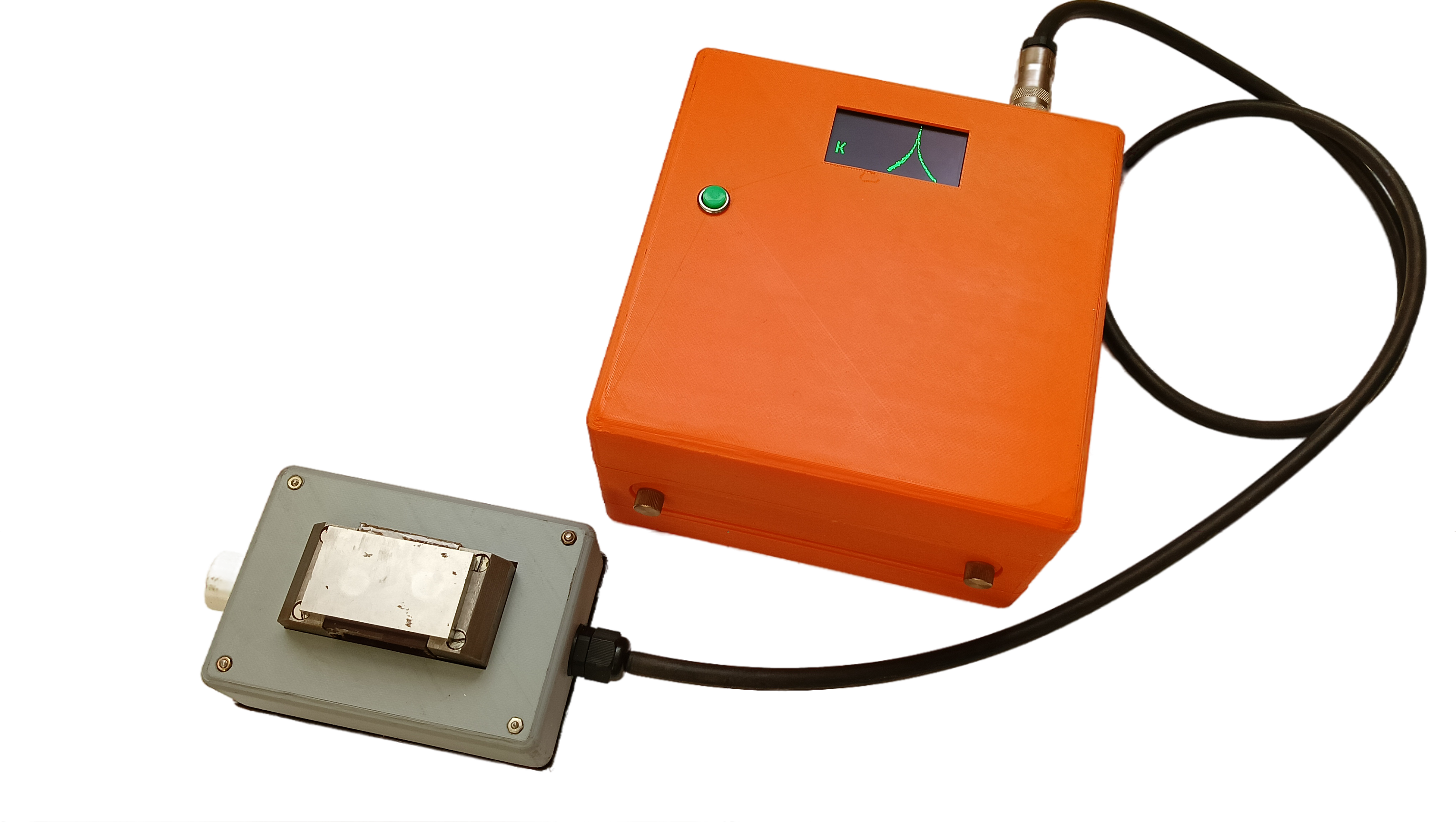

Коэрцитиметр КИФМ-1Н

Коэрцитиметр КИФМ-1Н выпускается взамен широко известного коэрцитиметра КИФМ-1М. Прибор имеет возможность отстройки от зазора (вплоть до 1.5 мм) между полюсами электромагнита и поверхностью контролируемого образца.









Области применения:

  • Неразрушающий контроль прочностных, пластических и вязких свойств деталей и конструкций из ферромагнитных сталей и чугунов по ГОСТ 30415-96, ОСТ 14-1-184-65, ТУ-14-1016-74 и др.;
  • Неразрушающий контроль глубины и твердости поверхностно-упрочненных слоев на стальных и чугунных деталях;
  • Контроль качества низкотемпературного отпуска режущего и измерительного инструмента, подшипниковых сталей;
  • Контроль одноосных упругих напряжений;
  • Контроль однородности свойств массивных изделий.



Принцип работы прибора основан на измерении коэрцитивной силы локального участка изделия.
Измеренные значения (в единицах А/см) отображаются на экране прибора.
Градуировка прибора производится на стандартных образцах коэрцитивной силы (СОКС).
На каждый коэрцитиметр КИФМ-1Н Институтом Метрологии (УНИИМ) Госстандарта РФ выдается сертификат о калибровке.
Прибор имеет энергонезависимую память для сохранения результатов измерения.
По требованию заказчика коэрцитиметр КИФМ-1Н может выпускаться с уровнем пыле-влагозащиты до IP64.



Вихретоковый дефектоскоп паяных соединений ДПС-8

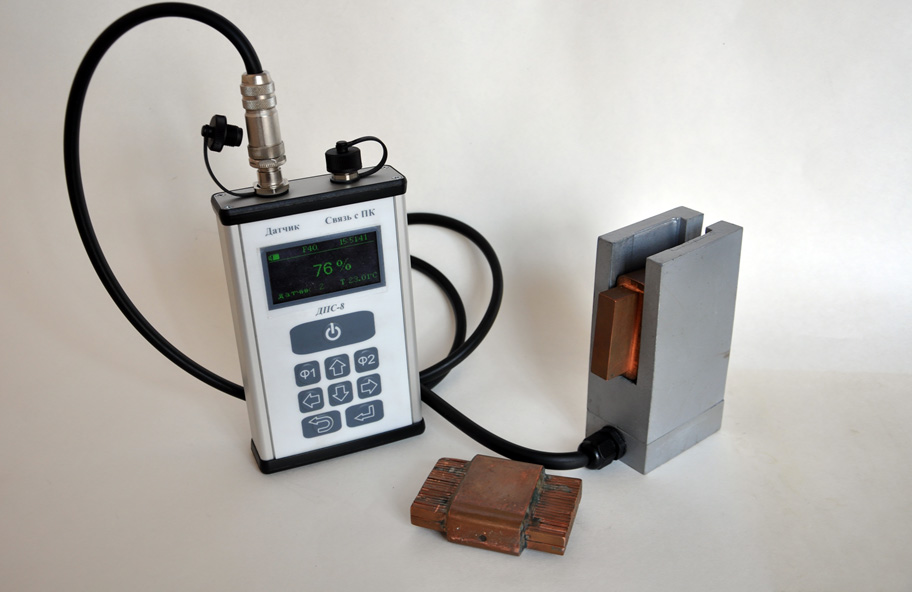

Вихретоковый дефектоскоп ДПС-8

Дефекты паяного соединения – отсутствие припоя в локальных зонах соединения, из-за чего при протекании тока через соединение повышается плотность тока и происходит разогрев соединения.













Области применения:

  • Контроль качества пайки медных токоведущих соединений обмоток статоров электрических машин в процессе их изготовления, проведения плановых ремонтов и при возникновении аварийных ситуаций (гидро-, турбогенераторы и т.д.).
  • Контроль качества пайки токоведущих соединений различного типоразмера, в том числе со сверхпроводящими вставками (для питания электромагнитов большой мощности).

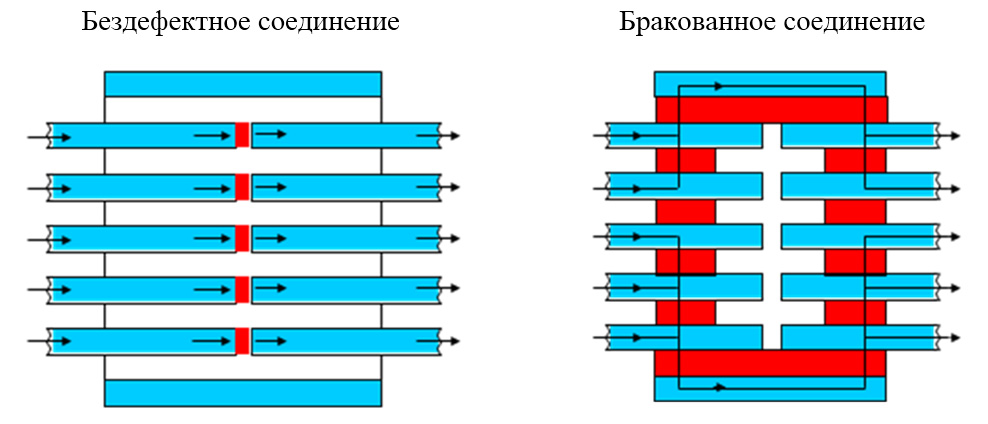

Схематичное изображение паяного соединения. Стрелками обозначено протекание тока, красным цветом – припой.











Принцип работы устройства дефектоскопа паяных соединений ДПС-8 основан на определении интенсивности вихревых токов, возбуждаемых в контролируемом паяном соединении. Контроль осуществляется с использованием вихретокового преобразователя с сердечником П-образного типа, обеспечивающим высокую однородность поля в межполюсном пространстве.




Технические характеристики
Диапазон контролируемых значений пропаянности (%) 0 - 100
Время контроля одного соединения, не более (сек) 1
Диапазон частот сигнала возбуждающей обмотки (Гц) 10 - 300
Время работы от внутреннего источника (час) до 8
Количество запоминаемых результатов контроля в энергонезависимой памяти 4000
Диапазон амплитуд сигнала возбуждающей обмотки (В) 1 - 3
Тип внутреннего источника питания Li-Pol
Потребляемая мощность, не более (Вт) 5
Тип и разрешение индикатора OLED, 128×64
Степень защиты от внешних воздействий по ГОСТ 14254-96 IP54
Габаритные размеры (мм) 180×110×30
Масса электронного блока, не более (кг) 0.7

Условия эксплуатации:

 - температура окружающего воздуха (°С)
 - относительная влажность воздуха (при 25 ºС), не более (%)

от 0 до +40
90



Наши приборы внедрены на следующих предприятиях:
  • ОАО «Уралэлектротяжмаш», г. Екатеринбург
  • ОАО «Саратовская ГЭС»,  г. Балаково, Саратовская область
  • ООО «Ленинградский электромашиностроительный завод», г. Санкт-Петербург
  • ОАО «Сафоновский электромашиностроительный завод», г. Сафоново Смоленской области
  • ОАО  Чиркейская ГЭС, Республика Дагестан
  • ООО «Электротяжмаш-Привод», г. Лысьва
  • Загорская ГАЭС-2, Московская область, Сергиево-Посадский район



Методика контроля была успешно опробована в Европейской организации по ядерным исследованиям (ЦЕРН) для контроля сверхпроводящих токоведущих соединений обеспечивающих питание электромагнитов большой мощности.

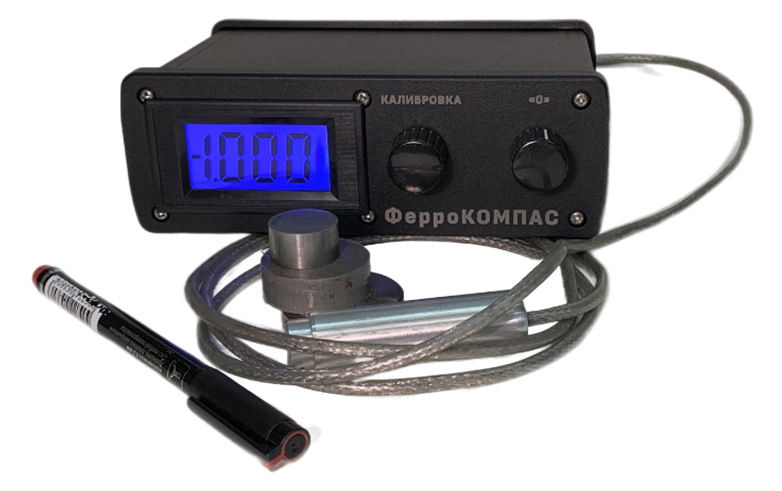

Контактный определитель магнитной проницаемости аустенитных сталей и сплавов «ФерроКОМПАС»

Приборы ФерроКОМПАС (серии ИМПАС) применяются для локальных измерений относительной магнитной проницаемости маломагнитных материалов - парамагнитных сплавов и аустенитных сталей.













Области применения:

  • Прибор позволяет проводить измерения проницаемости на поверхности контролируемых объектов локальным методом в производственных условиях при производстве навигационного оборудования
  • Для изготовления корпусов минных тральщиков
  • Для буровых труб наклонного и горизонтального бурения
  • Для крупных объектов со строгими требованиями к магнитной обстановке.



Принцип действия:

Измерение магнитной проницаемости производится накладным зондом со встроенным постоянным магнитом, в центре которого размещен датчик холловского типа. Магнитоизмерительный элемент преобразователя располагается в нейтральной плоскости магнита для исключения влияния магнитного поля самого постоянного магнита. Так как магнитное поле магнита исключается конструкцией датчика, то холловский преобразователь измеряет сигнал, пропорциональный полю рассеяния от намагниченного участка. Поле рассеяния от намагниченного контролируемого участка однозначно связано с величиной магнитной проницаемости



Технические характеристики:

  • Диапазон измерений относительной магнитной проницаемости              1,002 ÷ 1,100
  • Основная погрешность, не более %                                                                   1
  • Потребляемая мощность, Вт                                                                                5
  • Габаритные размеры, мм                                                                                       227 x 180 x 90
  • Масса, кг                                                                                                                    1,5



Особенности:

  • время непрерывной работы - не менее 8 часов
  • универсальное питание (сеть и встроенный аккумулятор) позволяет эффективно использовать настоящий прибор для измерений в лабораторных и в производственных условиях
  • сертификат о калибровке
  • образцы в комплекте с аттестованным значением магнитной проницаемости
  • приборы «ФерроКОМПАС» успешно внедрены на ряде крупных предприятий РФ





Литература:

  1. Kogan L., Nichipuruk  A., Savary F., Principe R., Datskov V., Rozenfel'd E., Khudjakov B. Eddy current quality control of soldered current-carrying busbar splices of superconducting magnets. - Insight - Non-Destructive Testing and Condition Monitoring, Volume 57, Number 12, December 2015, pp. 697-702(6)
  2. Пат. 2567736 Российская Федерация, мпк G01N27/90, Способ неразрушающего контроля качества пайки токоведущих соединений [Патент] / Ничипурук А.П., Коган Л.Х., Розенфельд Е.В., Худяков Б.А.; заявитель и патентообладатель Федеральное государственное бюджетное учреждение науки Институт физики металлов имени М.Н. Михеева Уральского отделения Российской академии наук (ИФМ УрО РАН) – №2014132608, заявл. 07.08.2014, опубл. 20.12.2015, Бюл.№ 35 – 10 с.: ил.
  3. Розенфельд Е.В., Ничипурук А.П., Коган Л.Х., Худяков Б.А. Вихретоковый контроль качества пайки токоведущих соединений электрических машин. I. Общие принципы. – Дефектоскопия, 2010, №4, с. 58-71
  4. Коган Л.Х., Ничипурук А.П., Розенфельд Е.В., Худяков Б.А. Вихретоковый контроль качества пайки токоведущих соединений электрических машин. II. Эксперимент. – Дефектоскопия, 2010, №4, с. 72-82
  5. Синицына Н.С. Выбор оптимальной частоты сигнала возбуждающей обмотки П-образного вихретокового преобразователя с ферромагнитным сердечником / Н.С. Синицына, А.Н. Сташков, Л.Х. Коган // Сварка и диагностика: сборник докладов международного форума С24 (Екатеринбург, 24-25 ноября 2015г.) / Екатеринбург: УрФУ, 2015 – С. 384-389



Контакты:

тел. (343) 374-44-90,  nichip@imp.uran.ru
Коган Леонид Хонович – старший научный сотрудник лаборатории Магнитного структурного анализа ИФМ УрО РАН, к.т.н.
тел. (343) 378-38-27,  lhkogan@imp.uran.ru
